市場上具有不同類型的UPS,其特性也千差萬別，這就給數據中心行業造成了極大的混亂。例如，目前人們普遍認為只有兩種類型的UPS系統，即后備式UPS和在線式UPS。這兩個常用術語并不能正確地描述現有的各種UPS系統。在正確地了解不同類型的UPS拓撲結構后，就可以消除有關UPS系統的眾多錯誤觀點。UPS拓撲結構指的是UPS設計的基本特征。通常，不同廠商生產的機型在設計或拓撲結構上大同小異，但在性能特性方面卻相差巨大。

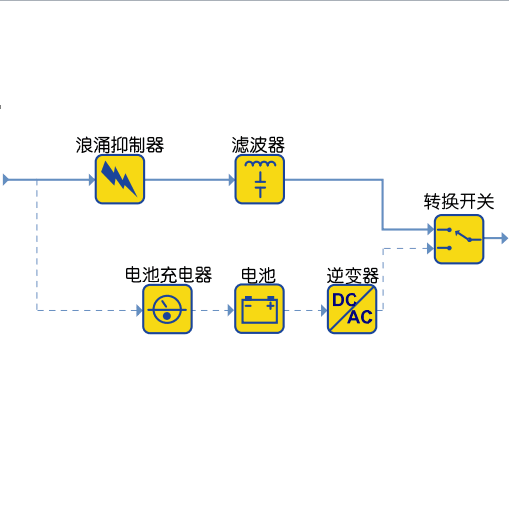

后備式UPS是用于個人計算機的最常見的類型。在圈1所示的結構圖中，轉換開關設置為選擇濾波后的交流輸入作為主電源(圖中實線路徑)，一旦主電源出現故障，就會切換到電池/逆變器作為備用電源。一旦發生這種情況， 轉換開關必須進行操作，將負載切換到電池/逆變器備用電源上(圖中虛線路徑)。逆變器只在電源出現故障時才啟動，因此稱作“后備式”。這種設計的主要優點是效率高、尺寸小和成本低。如果采用適宜的濾波電路和浪涌保護電路，這些系統還可以提供適當的噪聲過濾和浪涌抑制功能。
